Mòdul: Administració de Sistemes Operatius | Curs: 2n SMR | Nivell: PRO+
1. Propòsit i Justificació dels Protocols d’Accés Remot
Dins d’aquest repte s’han integrat els protocols d’accés remot SSH, RDP i VNC per gestionar de manera centralitzada i eficient totes les màquines virtuals del laboratori:
- SSH (Secure Shell – Port TCP 22): Permet l’administració segura mitjançant xifrat d’extrem a extrem de la línia de comandes (CLI) en servidors Linux (Rocky, Debian i Ubuntu Mate), reduint el consum de RAM i CPU al no requerir entorn gràfic.
- RDP i VNC (Ports TCP 3389 i 5900): Utilitzats per a entorns Windows (Server 2019 i Win 10) per gestionar la interfície gràfica d’usuari (GUI) de manera remota a través de Remmina.
- Reenviament de Ports (NAT): Com que les MVs estan en xarxa NAT a VirtualBox, s’associa un port de l’anfitrió local (127.0.0.1) als ports de servei de cada MV.
2. Taula Resum de Configuracions i Ports
| Màquina Virtual | Sistema Operatiu | Protocol | Reenviament de Ports (Host → MV) | Comanda de connexió / Eina |
|---|---|---|---|---|
| Rocky Linux | Rocky Linux 9 | SSH | 127.0.0.1:2222 → 22 | ssh -p 2222 eq6@127.0.0.1 |
| Debian | Debian 12 | SSH | 127.0.0.1:2223 → 22 | ssh -p 2223 eq6@127.0.0.1 |
| Ubuntu Mate | Ubuntu 24.04 LTS | SSH | 127.0.0.1:2222 → 22 | ssh vboxuser@127.0.0.1 -p 2222 |
| Windows Server | Win Server 2019 | RDP | 127.0.0.1:3389 → 3389 | Remmina (Protocol RDP) |
| Windows 10 | Windows 10 | VNC / RDP | 127.0.0.1:5900 → 5900 | Remmina (Protocol VNC) |
3. Configuració i Evidències: Rocky Linux 9
| Paràmetre | Valor Configurat |
|---|---|
| Adreça IP interna (MV) | 10.0.2.15 |
| Reenviament de Ports (Host → MV) | 127.0.0.1:2222 → 22 (TCP) |
| Comanda executada | ssh -p 2222 eq6@127.0.0.1 |

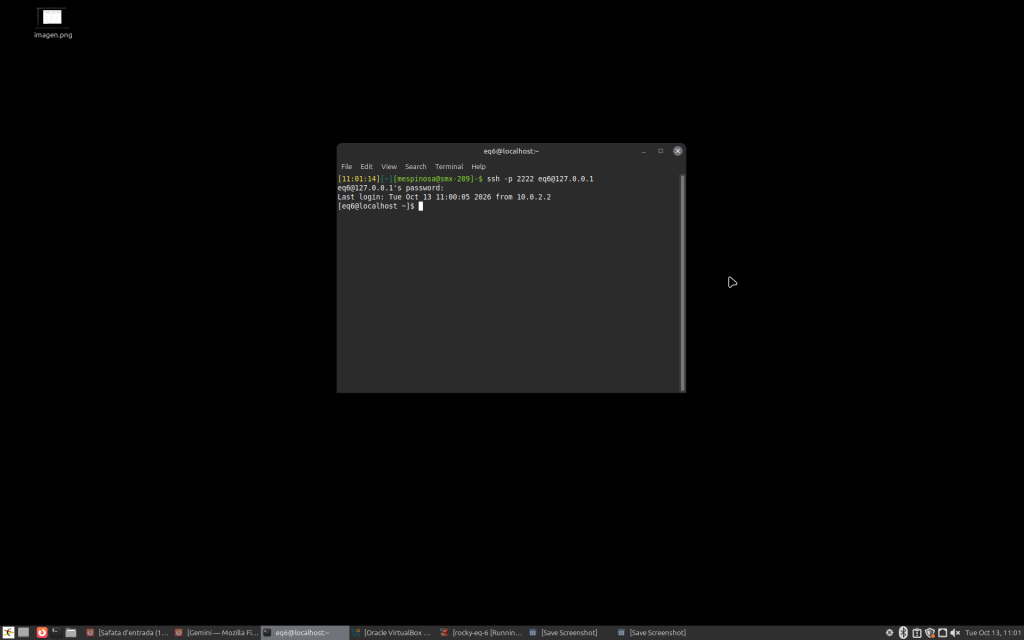

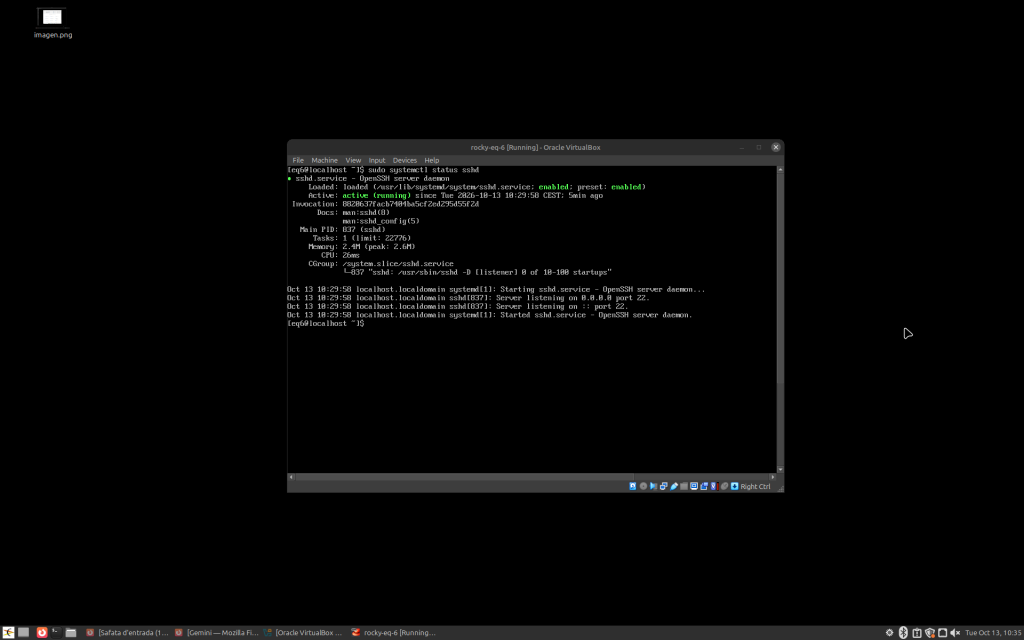

Evidència 1: Estat del servei SSHD i Connexió a Rocky Linux
4. Configuració i Evidències: Debian 12
A la màquina virtual Debian 12 s’ha verificat la instal·lació de openssh-server, s’ha activat el servei del sistema i s’ha configurat el port d’escolta d’accés remot.
| Paràmetre | Valor Configurat |
|---|---|
| Reenviament de Ports (Host → MV) | 127.0.0.1:2223 → 22 (TCP) |
| Comanda de connexió executada | ssh -p 2223 eq6@127.0.0.1 |

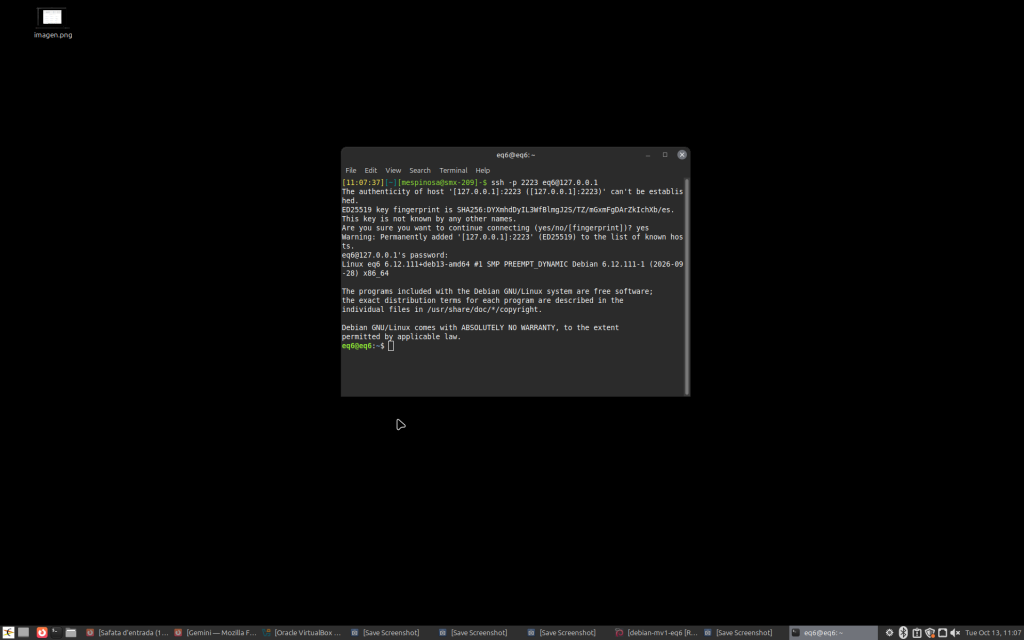

Evidència 2: Estat del servei SSH i Connexió SSH exitosa a Debian
5. Configuració i Evidències: Ubuntu 24.04 Mate
A l’entorn Ubuntu Mate s’ha comprovat el correcte funcionament del dimoni SSH per permetre l’accés des de la consola de l’equip amfitrió mitjançant l’usuari de sistema configurat.
| Paràmetre | Valor Configurat |
|---|---|
| Reenviament de Ports (Host → MV) | 127.0.0.1:2222 → 22 (TCP) |
| Comanda de connexió executada | ssh vboxuser@127.0.0.1 -p 2222 |

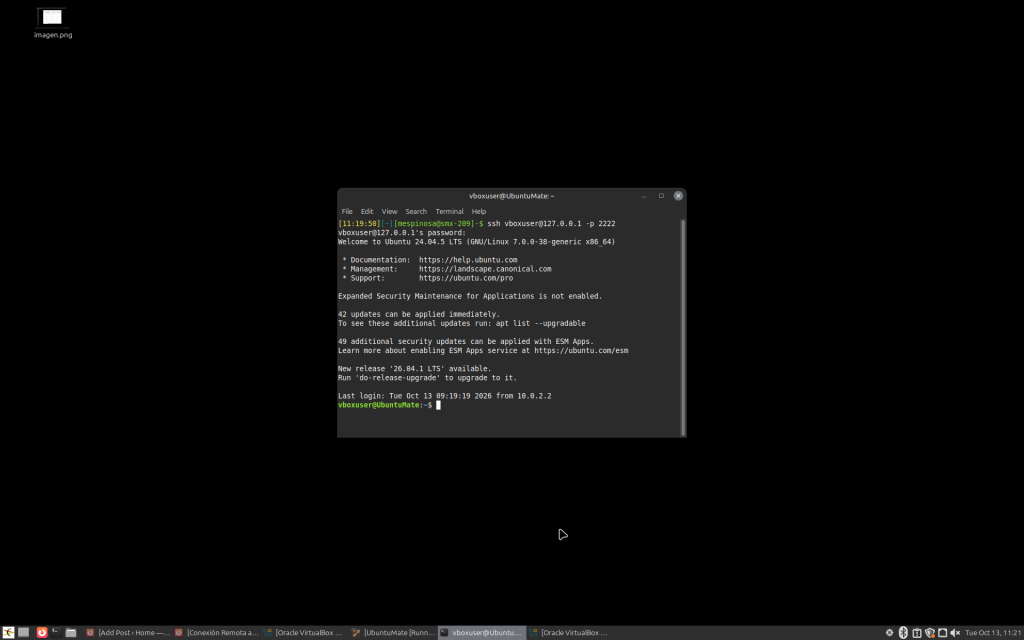

Evidència 3: Connexió SSH exitosa a Ubuntu Mate
6. Configuració i Evidències: Windows Server 2019 (RDP)
A la màquina virtual Windows Server 2019 s’ha habilitat la funció d’Escriptori Remot (Remote Desktop) al tauler de control i s’ha configurat el reglatge del Firewall de Windows.
| Paràmetre | Valor Configurat |
|---|---|
| Protocol utilitzat | RDP (Remote Desktop Protocol – Port 3389) |
| Reenviament de Ports (Host → MV) | 127.0.0.1:3389 → 3389 (TCP) |
| Client de connexió utilitzat | Remmina (Escriptori Remot RDP) |

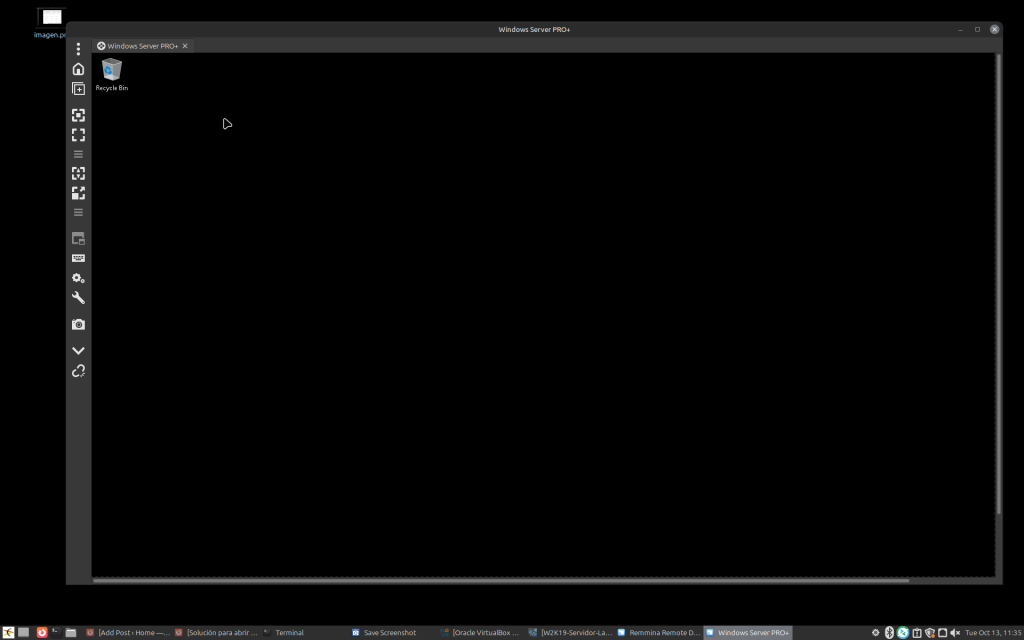

Evidència 4: Sessió d’Escriptori Remot (RDP) a Windows Server 2019
7. Configuració i Evidències: Windows 10 (VNC / RDP)
A la màquina virtual de Windows 10 s’ha comprovat la connectivitat remota mitjançant entorn gràfic, assegurant la gestió interactiva d’estacions de treball client.
| Paràmetre | Valor Configurat |
|---|---|
| Protocol utilitzat | VNC / RDP (Port 5900 / 3389) |
| Reenviament de Ports (Host → MV) | 127.0.0.1:5900 → 5900 (TCP) |
| Eina de gestió | Remmina Client |

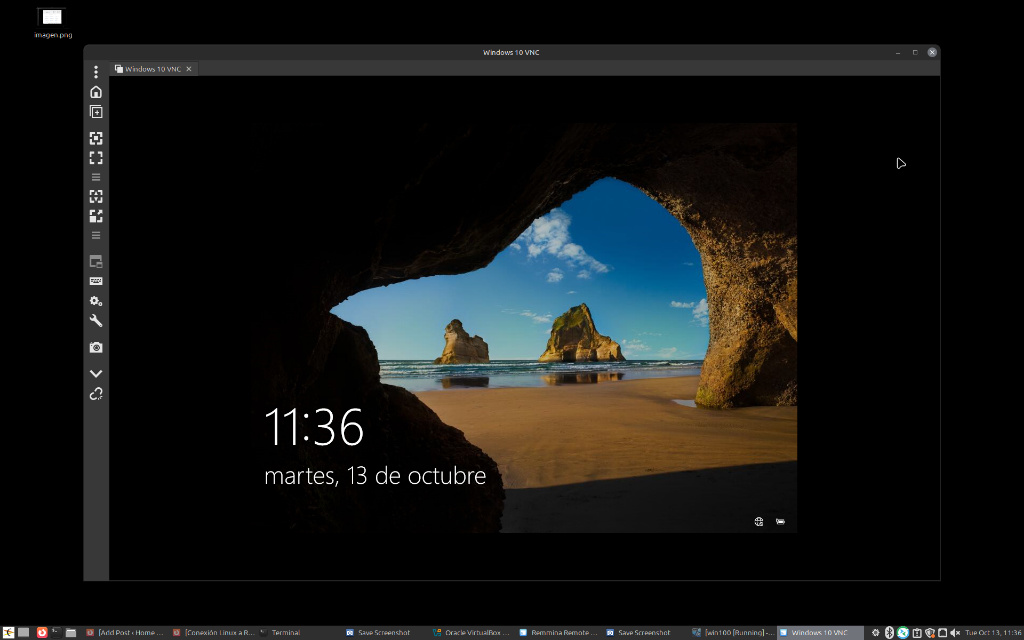

Evidència 5: Connexió Remota VNC / RDP a Windows 10
8. Conclusió i Validació Tècnica del Repte 2.1
Validació Global del Laboratori Remote Access (PRO+)
S’ha comprovat i validat el funcionament simultani de tots els serveis d’administració remota en els entorns Linux i Windows del laboratori:
- Diferenciació de ports a l’Anfitrió: L’ús de la interfície de bucle de retorn (
127.0.0.1) amb ports redirigits únics (2222,2223,3389,5900) permet administrar 5 màquines virtuals simultàniament des d’un sol equip sense cap conflicte d’adreçament o xarxa. - Optimització segons el Sistema Operatiu: L’elecció del protocol SSH per a servidors Linux garanteix un baix consum de recursos del sistema i màxima seguretat en la transmissió de comandos, mentre que els protocols RDP i VNC asseguren una administració gràfica eficients en entorns Windows.
- Integritat del Laboratori: Tots els dimonis de servei (
sshd, serveis d’escriptori remot) queden configurats per iniciar-se automàticament amb el sistema operatiu.
