En aquesta tasca hem de veura quina es la importancia de la verificacio de la part fisica d’una xarxa i el procediment que s’ha de seguir

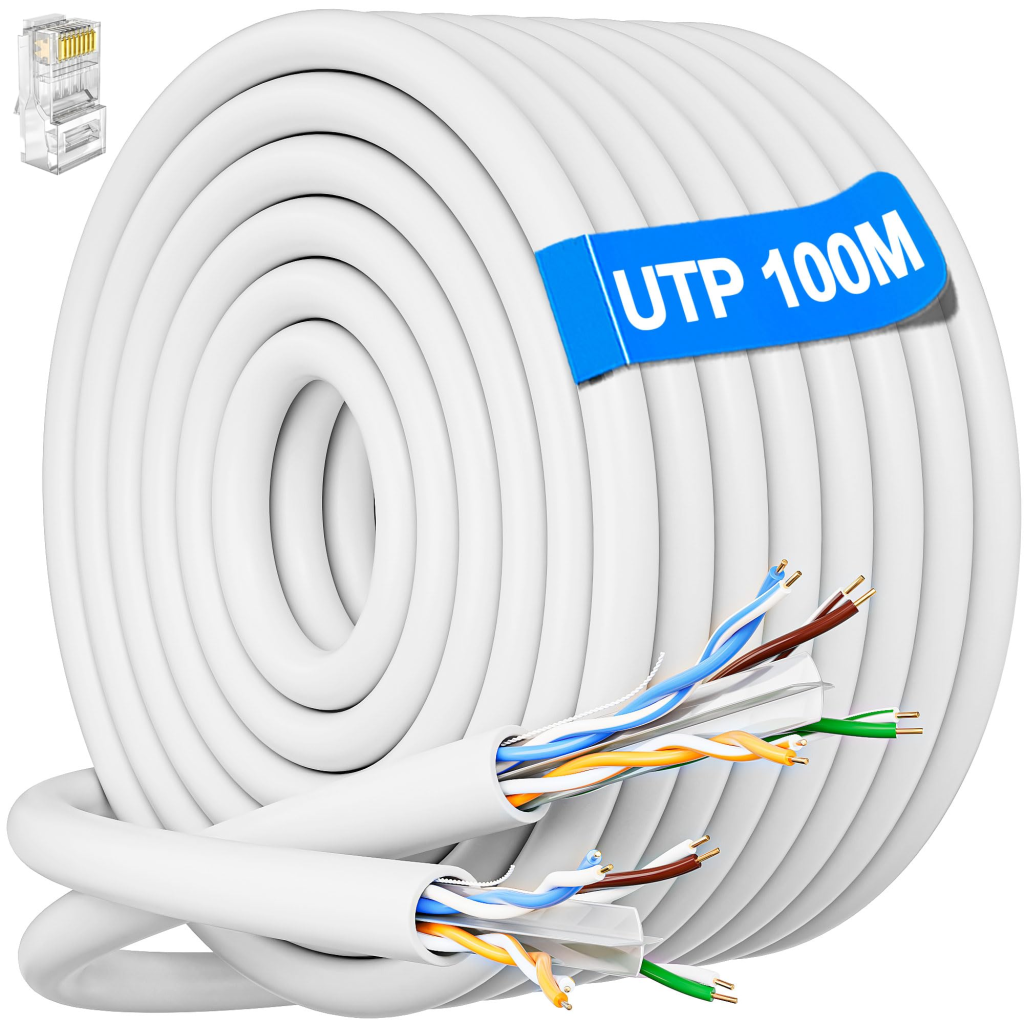

1. Inspecció visual del cablejat
Detecta danys físics evidents sense equipament adicional.
Doblegaments i colps · Prioritat: Crítica
Un simple cable doblegat per sota del radi mínim o aixafat pot trencar les parelles internes el ue generaria una pèrdua total de la senyal o una connexió intermitent que no es detecta fins al tall definitiu.
Estat de la coberta · Prioritat: Alta Les rosegades, talls o escorçament de la funda exterior poden deixar expost el coure el que produeix un curtcircuit, degradació per humitat i risc elèctric en entorns industrials.

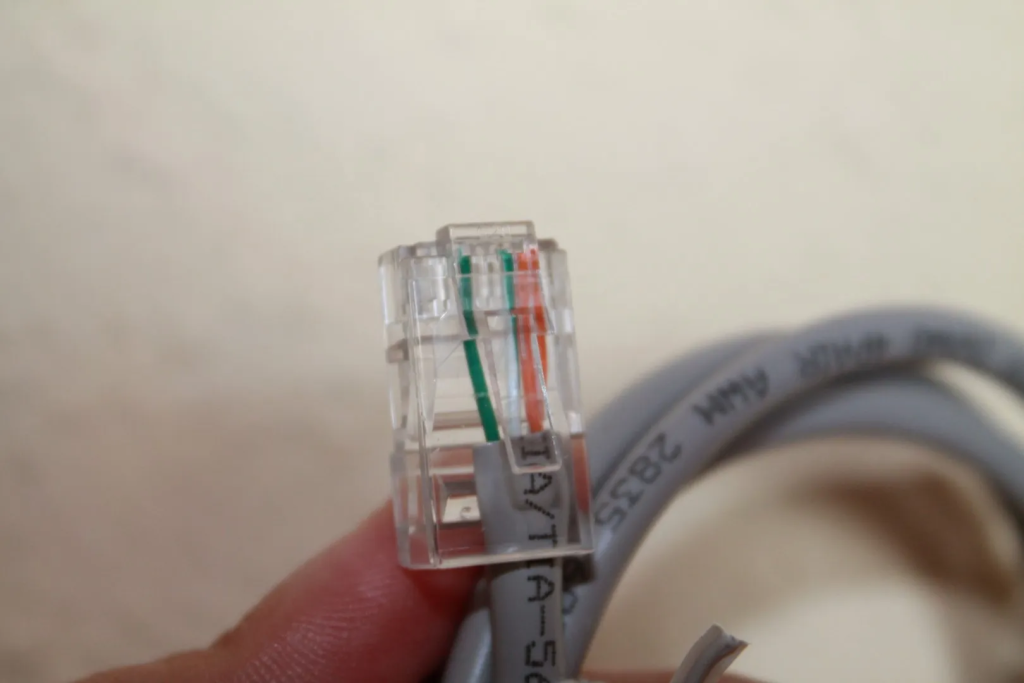

Connectors RJ-45 · Prioritat: Alta Unes pestanyes trencades, pins oxidats o llengua de bloqueig deteriorada generen una connexió poc ferma el que pot arriba a producirse una perduda de paquets i una renegociació constant de velocitat.

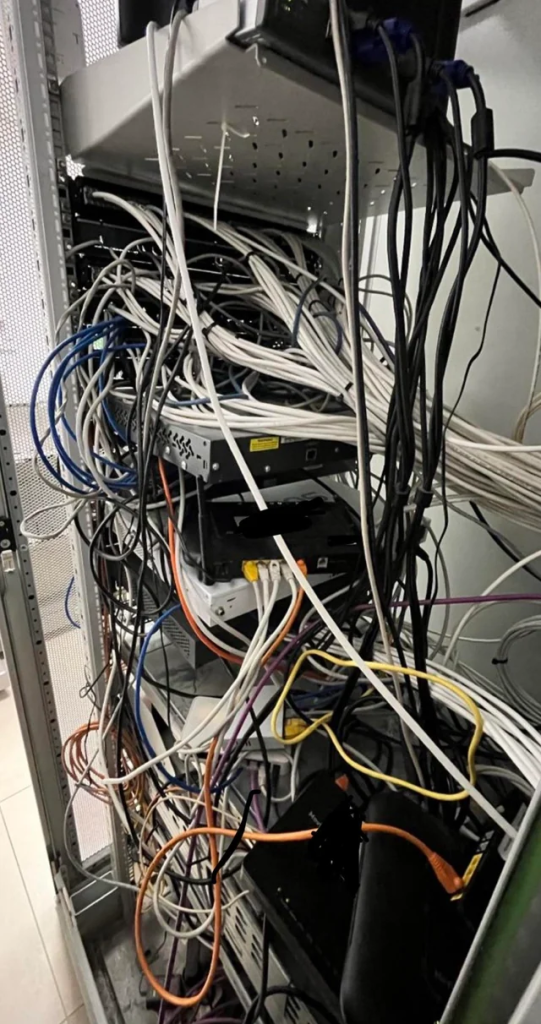

Etiquetatge i ordre · Prioritat: Baixa Una falta de ordre, l’absència d’etiquetes o els cables enredats sense gestió de camí no afecten directament el funcionament immediat, però provoquen errors humans en intervencions futures i dificulten aïllar avaries ràpidament.
2. Verificació amb tester de cablejat
Confirma la integritat elèctrica de cada parell i la seva continuïtat.
Continuïtat de parells · Prioritat: Crítica Comprova que els 8 fils arriben correctament d’extrem a extrem, ja que si un fil esta obert pot impedir la negociació del port.

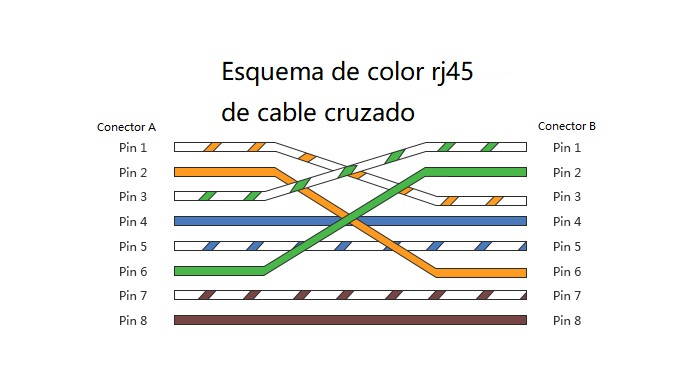

Inversions i creuaments · Prioritat: Crítica Quan crimpes un cable, els 8 fils han de seguir un ordre estàndard (T568A o T568B). Si t’equivoques i poses un fil en el lloc d’un altre, passen dues coses possibles: que dos fils d’un mateix parell queden invertits entre ells el que provoca que el senyal arribi, però amb polaritat canviada.I si un fil d’un parell acaba barrejat amb un fil d’un altre parell diferent. Aquí el senyal ja no té sentit per al receptor.
Curtcircuit entre fils · Prioritat: Alta Dos o més conductors en contacte per crimping defectuós o que esta malcoberta produeix errors de trama elevats, calor localitzada i possible dany al port del switch.
Longitud del segment · Prioritat: Mitjana SI la mesura de la longitud del cable supera el límit de 100 m provoca degradació de senyal, increment de latència i col·lisions.
3. Switch — Alimentació
Garanteix el subministrament estable al cor de la xarxa.
Font d’alimentació · Prioritat: Crítica S’ha de verificar la tensió i l’estabilitat; sorolls o fluctuacions en la xarxa elèctrica passen desapercebuts visualment el que provoca reinicis inesperats, corrupció de configuració i danys al hardware intern.

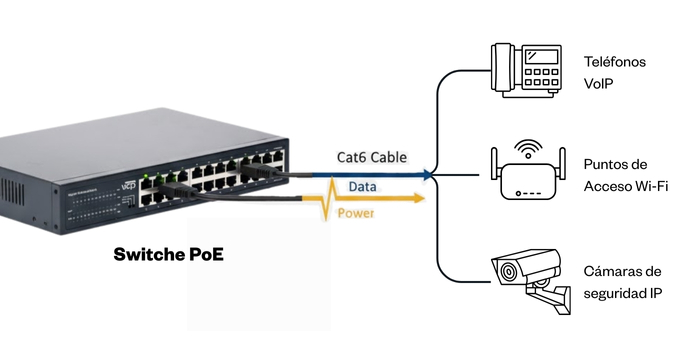

Connexions PoE · Prioritat: Alta Comprovació de la potència lliurada als dispositius alimentats per PoE. Incidència: APs, càmeres o telèfons IP sense potència suficient o amb reinicis espontanis.

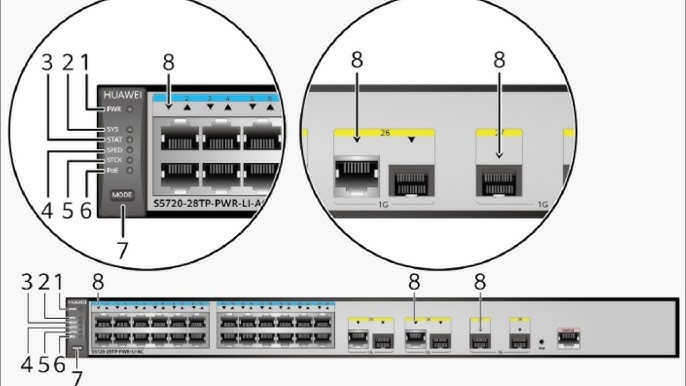

4. Switch — LEDs de port i sistema
Primera lectura ràpida de l’estat operatiu sense accés a la CLI.
LED taronja o intermitent · Prioritat: Alta Si el color del ambre indica col·lisió, half-duplex o error de negociació de velocitat genera un ample de banda reduït i latència elevada que afecta tots els usuaris del segment.
LED de port apagat · Prioritat: Alta Un administrador de xarxa pot haver deshabilitat el port manualment des de la CLI del switch amb una comanda com shutdown. El port físicament existeix però està apagat per software. Si el cable té un fil tallat o un connector mal crimat, el switch no detecta senyal i el LED roman apagat.I si el cable és correcte i el port està habilitat però el LED segueix apagat, el problema probablement és la targeta de xarxa del dispositiu connectat.
LED de sistema · Prioritat: Crítica L’indicador general de salut del switch reflecteix l’estat global del dispositiu. LED vermell o apagat indica fallo de hardware intern, font o temperatura crítica.
5. Switch — Ventilació
Controla la temperatura per garantir la vida útil del maquinari.
Ventiladors bloquejats · Prioritat: Crítica So inusual o absència de flux d’aire en un switch actiu sobreescalfa immediatament al que pot apagar el switch per protecció tèrmica o causar danys permanents.
Flux d’aire obstruït · Prioritat: Alta Cables, objectes o altres dispositius tapant les reixetes d’entrada/sortida el que aumenta la temperatura ambient que redueix la vida útil dels components electrònics.
Temperatura de l’armari · Prioritat: Mitjana Mesura la temperatura general del rack o armari de comunicacions si no la acumulació de calor per alta densitat de dispositius provoca una degradació progressiva i silenciosa.
6. Switch — Neteja física
Manteniment preventiu que allarga la vida útil dels equips.
Pols als ventiladors · Prioritat: Alta Una acumulació de pols als rodaments i aspes dels ventiladors interns redueix el cabal d’aire i vibració que pot arribar a bloquejar el ventilador completament.
Pols als ports i reixetes · Prioritat: Mitjana Ports SFP o RJ-45 amb pols que afecta la lectura òptica o el contacte elèctric que provoquen errors de link en fibra per contaminació òptica i contacte deficient en coure.
Humitat i corrosió · Prioritat: Crítica Signes d’humitat, condensació o oxidació visible en plaques o connectors fan curtcircuits interns i degradació irreversible del hardware si no s’actua de forma immediata.
7. Revisió dels switchos — Neteja
7.1. Amb l’equip apagat o amb molta precaució si és en producció, utilitza aire comprimit o aspirador de pressió per eliminar la pols acumulada als ventiladors i reixetes.
7.2. Neteja els ports SFP i RJ-45 que no estiguin en ús. La pols als ports de fibra òptica pot provocar errors de link per contaminació de la interfície òptica.
7.3. Revisa si hi ha signes d’humitat, condensació o oxidació en qualsevol part visible del switch. Si es detecta, l’equip s’ha de retirar immediatament per avaluació.
8. Checklist final de verificació
Marca cada punt un cop completada la comprovació:
[ ] Inspecció visual del cablejat completada (doblegaments, coberta, connectors, etiquetatge)
[ ] Verificació amb tester completada (continuïtat, inversions, curtcircuits, longitud)
[ ] Alimentació del switch verificada (font estable, PoE operatiu)
[ ] LEDs del switch revisats (sistema, ports actius, ports en error)
[ ] Ventilació comprovada (ventiladors, reixetes, temperatura de l’armari)
[ ] Neteja realitzada (pols, ports, humitat i corrosió)
9. Fitxa d’incidència
Data: ____________________
Tècnic responsable: ____________________
Instal·lació / ubicació: ____________________
Element afectat: (cable / port / switch / rack) ____________________
Identificació: (etiqueta del cable o número de port) ____________________
Descripció de la incidència: ____________________
Tipus d’incidència: [ ] Dany físic al cable [ ] Error de mapa de pins [ ] Curtcircuit o inversió de parells [ ] Longitud fora de l’estàndard [ ] Port sense link [ ] Negociació incorrecta de velocitat [ ] Fallo d’alimentació o PoE [ ] Temperatura elevada [ ] Pols, humitat o corrosió [ ] Altres: ____________________
Prioritat: [ ] Crítica [ ] Alta [ ] Mitjana [ ] Baixa
Acció realitzada: ____________________
Acció pendent: ____________________
Estat de resolució: [ ] Resolta [ ] Pendent [ ] Escalada
